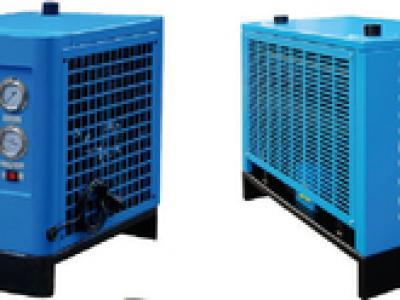

JAD系列

　　●技术先进。本机型充分引进吸收了美国HANKISON的成熟技术，并在此基础上结合了国内实际工况特点，采用科学有效的设计，使其更加高效稳定运行，技术先进，运转可靠，露点低且稳定等优点，成为国内该项技术厂家之一。

　　●制冷系统配置完善。机器的关键部件采用进口名牌产品，在保证了处理效果的同时又保证了系统的可靠运行和寿命。

　　●节能-先进的换热器设计，逆流式结构，回温好，不结露。空气热交换器采用内外壁全波纹铜管，增大冷量利用率，蒸发器为亲水处理薄壁紫铜管带纯铝鳍片，扰流结构换热效率高。

　　●气液分离彻底。采用过滤式气液分离器，内装美国HANKISON滤芯，气液分离效果彻底，避免了水分的二次蒸发，确保冷干机的干燥效果的重要作用，它比旋风分离器分离效率更高，分离效率达到99.99%。

　　●排污系统优。冷干机结构采用三级以上排水，及时有效排出大量的冷凝水及油污，从而在确保系统及空气的干净和干燥的同时也降低了系统的负荷。

　　●独特的机箱与排风设计，无负压逆流，散热效果好，风机维护方便。

　　●多种形式(单、集、联控、PC板、变频等)的控制线路，适合不同用户选用。

　　●水冷凝器为低翅铜管，慢水流、多冲程，换热效率高，长期使用不易结垢。

冷冻式压缩空气干燥机——工作原理

　　压缩空气首先进入预冷却器(20、21)进行初步冷却，再引入气对气热交换器(回热器)(1)，由冷却的排出空气进一步降温，并将冷凝出的水排出机外。然后流入气对制冷剂的热交换器(蒸发器) (2)，由制冷系统进一步冷却。

　　压缩空气经过预冷却器(20、21)、回热器(1)和蒸发器(2)逐步冷却后，空气中水汽凝结成液态水珠，经气液分离器(3)的作用，分离出液态水。经过气液分离器(3)的干燥冷却空气通过气对气热交换器(回热器)(1)的另一流程，在离开干燥机时被升温。

工况条件与技术指标

Working Condition Technical Data

　　◇进气温度(Inlet temperature):≤45℃

　　◇冷却方式(Cooling method): 风冷(Air-cooling)

　　◇压力露点(Design dew point):2～10℃

　　◇制冷剂(Refrigerant): R22

　　◇进气压力(Inlet pressure): 0.6～1.0MPa

　　◇压力损失(Pressure drop):≤0.02MPa

型号规格与性能参数

Model, Size & Technical Data
