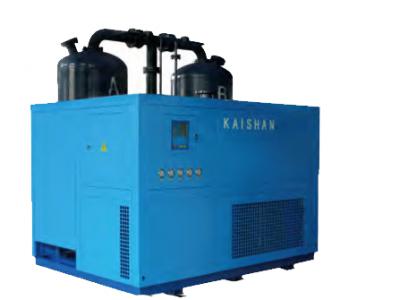

开山组合式低露点压缩空气干燥机
已阅读：252次类别：空压机后处理
标签：
- 咨询热线：
130-61296-777
详细描述：
由压缩机来的高温高湿压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温，在蒸发器中大部分气态水分子冷凝成液态水被排出。此后含湿量很低的压缩空气进入吸附筒内被进一步干燥除湿，得到更低露点的成品气，最后低温的干燥压缩空气进入换热器，冷却高温高湿的入口空气，同时本身温度也升高，防止了输送的管路外结露，升温后的干燥压缩空气一小部分用作吸附剂的再生，提高再生效率，降低能耗。
工况条件与技术指标
◇进气压力(Inlet pressure): 0.6～1.0MPa
◇压力露点(Design dew point):-40～-70℃
◇压力损失(Pressure drop):≤0.05MPa
◇冷却水温度(Cooling water temperature)：≤32℃
◇冷却水压力(Cooling water inlet pressure)：0.2～0.4MPa
◇空气进口温度(Inlet temperature):≤45℃
◇再生气量(Purge air):3～5%
◇控制方式(Control mode):微机程序控制(micro-program controller)
型号规格与性能参数
| 型号model | KSAD-1MF | KSAD-2MF | KSAD-3MF | KSAD-6MF | KSAD-10MF | KSAD-15MF | KSAD-20MF | KSAD-30MF | KSAD-40MF | KSAD-50MF | KSAD-60MF | KSAD-80MF | KSAD-100MF | KSAD-120MF | KSAD-150MF | KSAD-200MF | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 空气处理量capacity(Nm3/min) | 1.2 | 2.4 | 3.8 | 6.5 | 11 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| 空气接管口径air connection | ZG1″ | ZG1″ | ZG11/2″ | DN50 | DN65 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | DN200 | |
| 压缩机功率compressorpower(HP) | 1/3 | 3/4 | 1.25 | 1.5 | 3.6 | 4.5 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| 冷却水循环量Cooling water circling(Nm3/h) | -- | -- | -- | -- | -- | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | |
| 电源voltage(v/Hz) | 220/50 | 380/50 | |||||||||||||||
| 设备净重net weight(kg) | 350 | 500 | 500 | 710 | 1100 | 1300 | 1800 | 2700 | 3300 | 3400 | 3800 | 5100 | 6200 | 7000 | 8200 | 9100 | |
| 外形尺寸dimensions(mm) | 长length | 1020 | 1070 | 1070 | 1450 | 1450 | 1700 | 2200 | 2200 | 2200 | 2200 | 2200 | 2300 | 2300 | 2400 | 2500 | 3000 |
| 宽width | 700 | 860 | 860 | 1280 | 1350 | 1430 | 1745 | 1610 | 1900 | 1900 | 1900 | 2400 | 2500 | 2500 | 2600 | 2800 | |
| 高height | 1575 | 1595 | 1595 | 2026 | 2000 | 2236 | 2380 | 2518 | 2800 | 2900 | 3000 | 3100 | 3100 | 3300 | 3500 | 3850 | |
